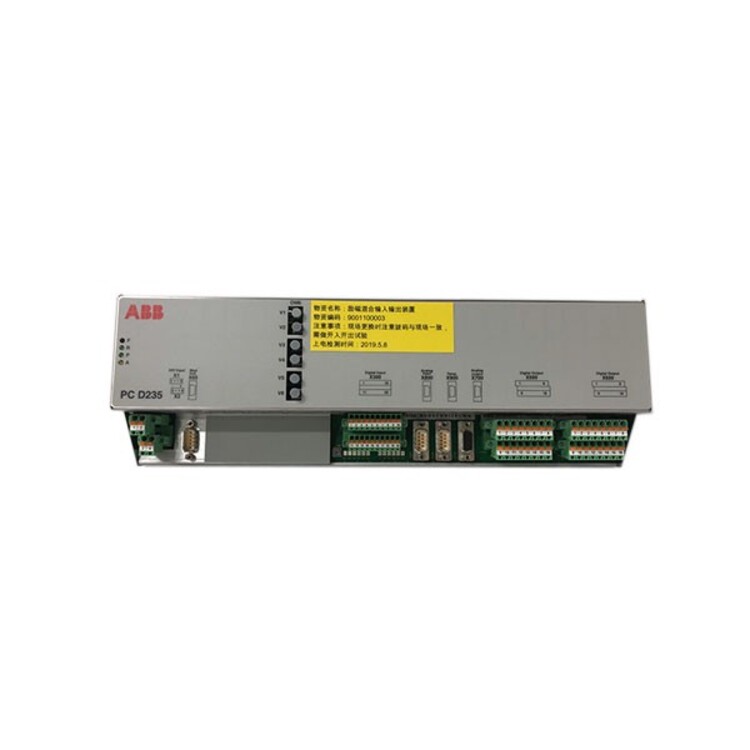

PCD231B101励磁控制器单元,品质

方法
在改变发电机的励磁电流中，一般不直接在其转子回路中进行，因为该回路中电流很大，不便于进行直接调节，通常采用的方法是改变励磁机的励磁电流，以达到调节发电机转子电流的目的。 [2]
常用方法有：改变励磁机励磁回路的电阻，改变励磁机的附加励磁电流，改变可控硅的导通角等。
这里主要讲改变可控硅导通角的方法，它是根据发电机电压、电流或功率因数的变化，相应地改变可控硅整流器的导通角，于是发电机的励磁电流便跟着改变。这套装置一般由晶体管，可控硅电子元件构成，具有灵敏、快速、无失灵区、输出功率大、体积小和重量轻等优点。在事故情况下能有效地抑制发电机的过电压和实现快速灭磁。
组成单元
自动调节励磁装置通常由测量单元、同步单元、放大单元、调差单元、稳定单元、限制单元及一些辅助单元构成。 [2]
1.测量单元
被测量信号（如电压、电流等），经测量单元变换后与给定值相比较，然后将比较结果（偏差）经前置放大单元和功率放大单元放大，并用于控制可控硅的导通角，以达到调节发电机励磁电流的目的。
2.同步单元
同步单元的作用是使移相部分输出的触发脉冲与可控硅整流器的交流励磁电源同步，以控硅的正确触发。
3.调差单元
调差单元的作用是为了使并联运行的发电机能稳定和合理地分配无功负荷。
4.稳定单元
稳定单元是为了改善电力系统的稳定而引进的单元 。励磁系统稳定单元 用于改善励磁系统的稳定性。
5.限制单元
限制单元是为了使发电机不致在过励磁或欠励磁的条件下运行而设置的。
指出并不是每一种自动调节励磁装置都具有上述各种单元，一种调节器装置所具有的单元与其担负的具体任务有关。
组成部件
自动调节励磁的组成部件有机端电压互感器、机端电流互感器、励磁变压器；励磁装置需要提供以下电流，厂用AC380v、厂用DC220v控制电源.厂用DC220v合闸电源；需要提供以下空接点，自动开机.自动停机.并网（一常开，一常闭）增，减；需要提供以下模拟信号，发电机机端电压100V，发电机机端电流5A，母线电压100V，励磁装置输出以下继电器接点信号；励磁变过流，失磁，励磁装置异常等。
励磁控制、保护及信号回路由灭磁开关，助磁电路、风机、灭磁开关偷跳、励磁变过流、调节器故障、发电机工况异常、电量变送器等组成。在同步发电机发生内部故障时除了解列外，还灭磁，把转子磁场尽快地减弱到小程度，转子不过的情况下，使灭磁时间尽可能缩短，是灭磁装置的主要功能。根据额定励磁电压的大小可分为线性电阻灭磁和非线性电阻灭磁。
数字自动调节励磁装置
近十多年来，由于新技术，新工艺和新器件的涌现和使用，使得发电机的励磁方式得到了不断的发展和完善。在自动调节励磁装置方面，也不断研制和推广使用了许多新型的调节装置。由于采用微机计算机用软件实现的自动调节励磁装置有显著优点，很多国家都在研制和试验用微型机计算机配以相应的外部设备构成的数字自动调节励磁装置，这种调节装置将能实现自适应调节。

性能衡量指标
对于CPU而言，影响其性能的指标主要有主频、 CPU的位数、CPU的缓存指令集、CPU核心数和IPC（每周期指令数）。所谓CPU的主频，指的就是时钟频率，它直接的决定了CPU的性能，可以通过超频来提高CPU主频来获得更。而CPU的位数指的就是处理器能够一次性计算的浮点数的位数，通常情况下，CPU的位数越高，CPU 进行运算时候的速度就会变得越快。21世纪20年代后个人电脑使用的CPU一般均为64位，这是因为64位处理器可以处理范围更大的数据并原生支持更高的内存寻址容量，提高了人们的工作效率。而CPU的缓存指令集是存储在CPU内部的，主要指的是能够对CPU的运算进行指导以及优化的硬程序。一般来讲，CPU 的缓存可以分为缓存、二级缓存和三级缓存，缓存性能直接影响CPU处理性能。部分特殊职能的CPU可能会配备四级缓存。 [4]
CPU结构
通常来讲，CPU的结构可以大致分为运算逻辑部件、寄存器部件和控制部件等。所谓运算逻辑部件，主要能够进行相关的逻辑运算，如：可以执行移位操作以及逻辑操作，除此之外还可以执行或浮点算术运算操作以及地址运算和转换等命令，是一种多功能的运算单元。而寄存器部件则是用来暂存指令、数据和地址的。控制部件则是主要用来对指令进行分析并且能够发出相应的控制信号。
对于中央处理器来说，可将其看作一个规模较大的集成电路，其主要任务是加工和处理各种数据。传统计算机的储存容量相对较小，其对大规模数据的处理过程中具有一定难度，且处理效果相对较低。随着我国信息技术水平的迅速发展，随之出现了高配置的处理器计算机，将高配置处理器作为控制中心，对提高计算机CPU的结构功能发挥重要作用。中央处理器中的核心部分就是控制器、运算器，其对提高计算机的整体功能起着重要作用，能够实现寄存控制、逻辑运算、信号收发等多项功能的扩散，为提升计算机的性能奠定良好基础。 [2]
集成电路在计算机内起到了调控信号的作用，根据用户操作指令执行不同的指令任务。中央处理器是一块超大规模的集成电路。它由运算器、控制器、寄存器等组成，如下图，关键操作在于对各类数据的加工和处理。 [5]

PLC实质是一种于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本构成为：
a、电源
PLC的电源在整个系统中起着十分重要的作用。如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去
b. 中央处理单元(CPU)
中央处理单元(CPU)是PLC的控制。它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。当PLC投入运行时，它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕之后，后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。
为了进一步提高PLC的可靠性，近年来对大型PLC还采用双CPU构成冗余系统，或采用三CPU的表决式系统。这样，即使某个CPU出现故障，整个系统仍能正常运行。
c、存储器
存放系统软件的存储器称为系统程序存储器。
存放应用软件的存储器称为用户程序存储器。
d、输入输出接口电路
1、现场输入接口电路由光耦合电路和微机的输入接口电路，作用是PLC与现场控制的接口界面的输入通道。
2、现场输出接口电路由输出数据寄存器、选通电路和中断请求电路集成，作用PLC通过现场输出接口电路向现场的执行部件输出相应的控制信号。
e、功能模块
如计数、定位等功能模块
f、通信模块
如以太网、RS485、Profibus-DP通讯模块等
